西門子plc s7-1200與西門子plc s7-200SMART之間的以太網通信

作者：西門子plc 發布日期：2019-10-20 23:40:01 閱讀：0 二維碼分享

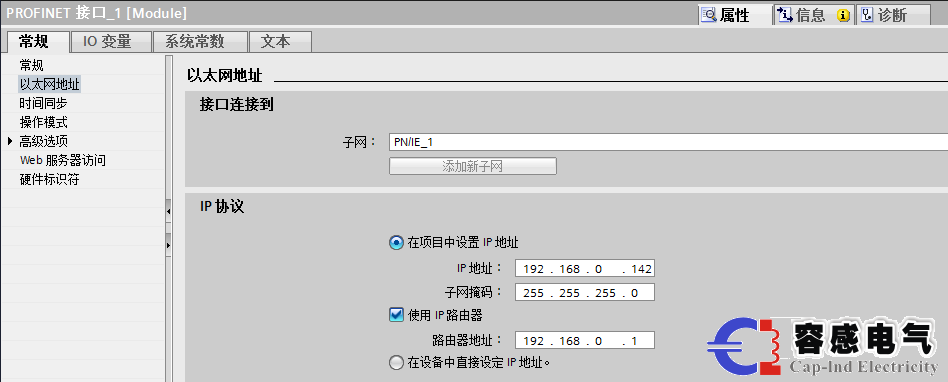

　當西門子plc s7-200智能固件版本為cpus使用v2.2以上的以太網通信時，它可以支持s7通信，tcp/ip通信，即-on-tcp通信，udp通信，包括modbus tcp通信，這里描述。如何實現西門子plc s7-1200和西門子plc s7-200智能系列的以太網通信。由于兩者都是西門子的產品，下面是對S7通訊的簡要介紹。在這里，1200plc作為本地站(即客戶端)，而s7-200智能系列plc作為遠程站(服務器)。通信配置和程序只需要在本地站(即客戶端)設計。1.在tia門戶軟件中創建一個名為“西門子plc s7-1200和s7-200smartplc之間的通信”的項目，添加西門子plc s7-1200的plc，并設置以太網端口屬性和ip地址，如下圖所示：

網絡配置：

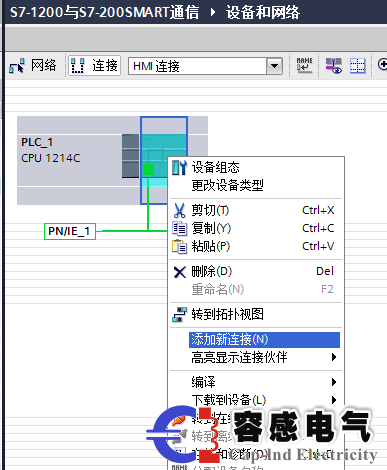

(1)單擊軟件中的NetworkView選項，輸入NetworkView接口。單擊鼠標左鍵左上角的Connect按鈕。此時，PLC出現藍綠色，右鍵單擊PLC，然后選擇AddNewConnection按鈕，如圖所示：

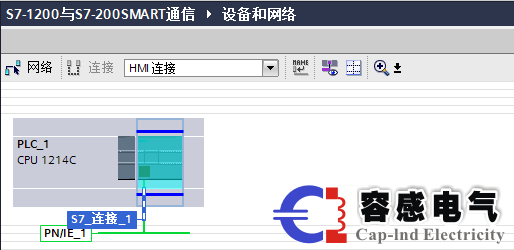

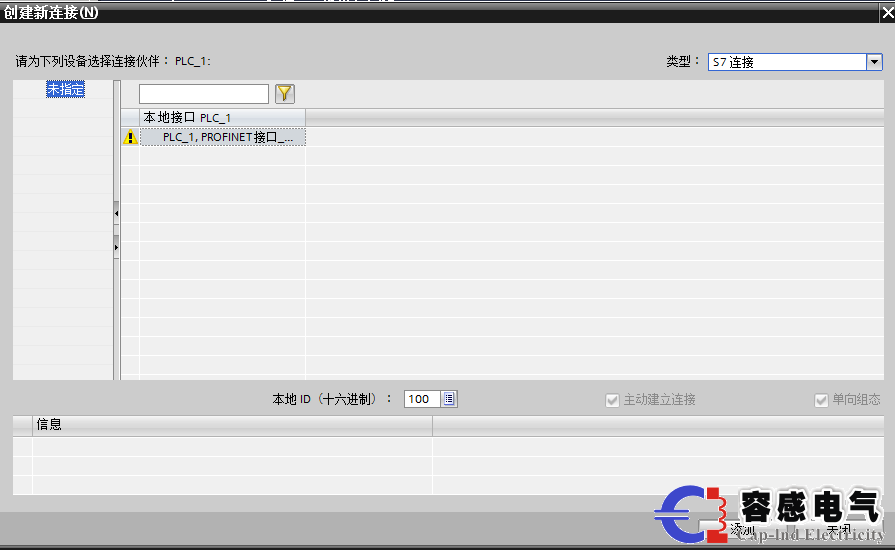

　(2)添加新的S7連接，點擊“添加新的連接”，在彈出的“創建一個新的連接”對話框的右上角，改變連接類型HMI“S7連接”，然后選擇“不指定”顯示屏的左側，然后單擊“添加‘按鈕，然后關閉’創建一個新的連接”對話框。根據這種觀點，你可以看到PLC在網絡查看器S7連接，如下所示：

（注意：需要在程序中使用本地ID，需要記住ID號）

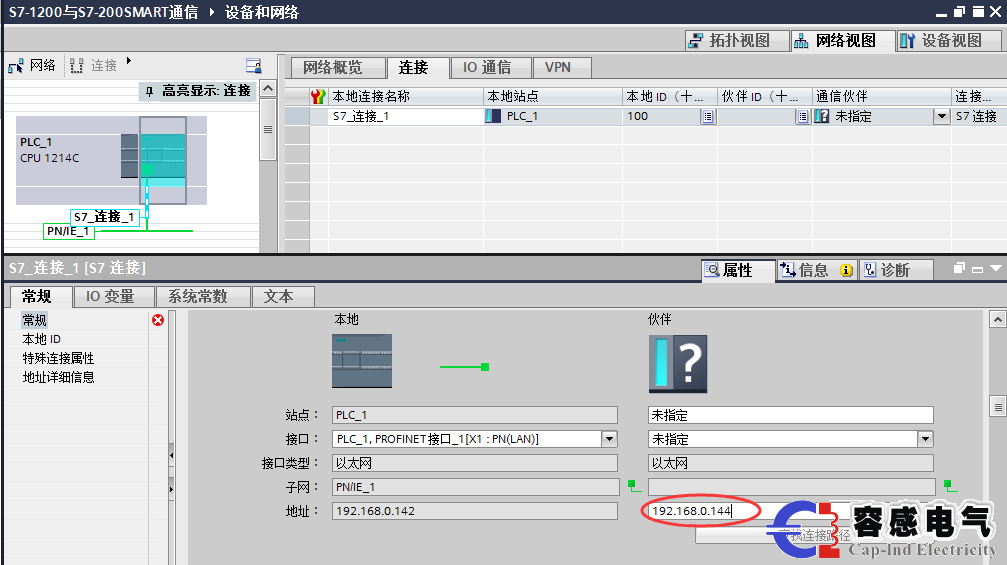

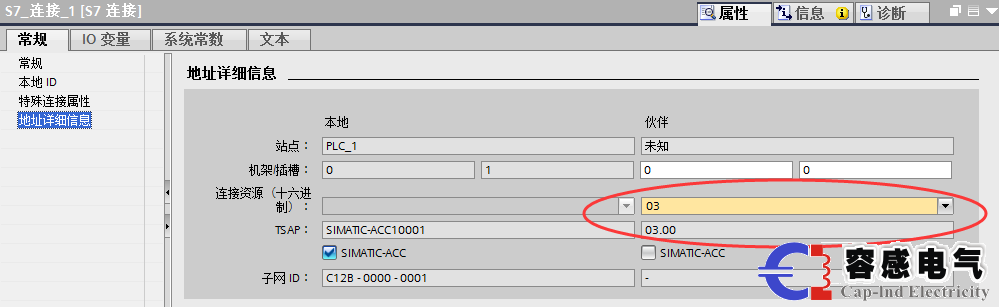

(3)點擊網絡視圖進入網絡數據配置對話框，并設置連接的未指定ip地址和其他參數(即s 7-200smartplc ip地址)，如圖所示：

注意：西門子plc s7-200SMART的TSAP支持03.00或03.01。
(4)編程：通信程序只需寫入1200西門子plc。西門子plc s7-200SmartPLC無需編寫任何通信程序。在此，我們將s7-1200西門子plc中的DB1DBB0的數據寫入s7-200Smart的VB0，以讀取S7-200Smart系列PLC。VB1的數據以S7-1200PLC的DB1DBBA1為例說明了該程序的設計。在1200plc中，還添加了DB塊，在DB塊的屬性中消除了優化塊的訪問功能。在DB塊中分別創建兩個變量，分別命名為“發送_數據“和“Receev_data“。數據類型是字節，send_data的數據需要發送到S7-200Smart的VB0，讀取S7-200Smart的VB1數據，并將其放入receev_data的變量中，如下圖：

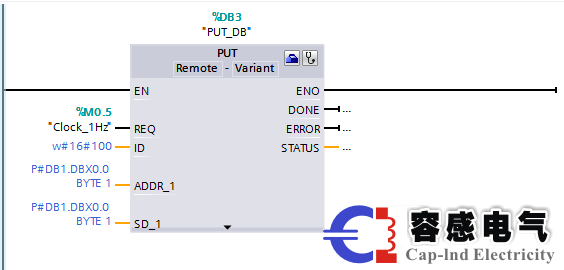

　然后拖動S7通訊PUT和在右側GET命令通信命令中，通信程序?qū)懭隣B1。當調用PUT / GET命令后，系統會自動分配后臺調試，并要求DB。調用指令后，填寫相應的地址，如下所示：

　注：CPU將自動將s7-200Smart Series 西門子plc的整個V區默認為數據塊DB1，因此訪問VB0的地址為db.dbb0，如下所示：

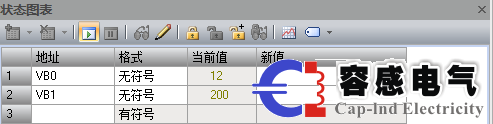

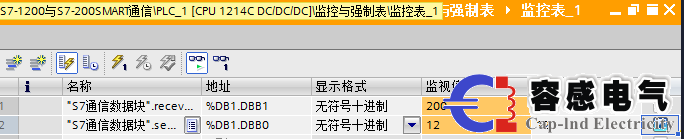

　 (5)對下載的程序分別進行測試，下載到plc，然后使用監測表和狀態圖進行測試，具體如下：

總結：以上就是小編為大家介紹的西門子plc s7-1200與西門子plc s7-200SMART之間的以太網通信，如果大家有西門子plc采購方面的需求，歡迎大家咨詢?nèi)莞须姎?，我們將給您最真誠的服務。
