西門子的人機界面及其組態軟件WinCC flexible已升級換代，過去的170、270、370系列已被177、277、377系列取代， 組態軟件Pro tool已被WinCC flexible取代。

　1、SIMATIC人機界面

　　西門子SIMATIC HMI的非常多， 下面是西門子觸摸屏HMI產品的主要特點：

　　1) KTP精簡系列面板：具有基本的功能， 經濟實用， 有很高的性能價格比。顯示器尺寸有3.8in、5.7i、10.4in和15.1in這4種規格。

　　2)微型面板：與S7-200配合使用，顯示器均為單色。有文本顯示器TD400C，3in的OP 73 micro、5.7in的TP177 micro和K-TP178micro。

　　3)77系列面板：顯示器均為單色，包括3in的OP73、4.5in的OP77A和OP77B。

　　4)TP/OP177/277系列面板：TP是觸摸面板(觸摸屏)的簡稱，OP是操作員面板的簡稱，OP有多個密封薄膜按鍵。

　　TP177A采用5.7i單色顯示器，TP177B的顯示器有.in和5.7n兩種規格，OP177B的顯示器為5.7n。TP/OP277使用5.7in的彩色顯示器。

　　5)MP177/277/377系列多功能面板：是功能強的plc人機界面，顯示器均為64K色，MP177的顯示器為5.7in。MP277有7.5n、10.4in顯示器的TP、OP。MP377有10.4in顯示器的TP、OP，和15.1in、19in顯示器的TP。

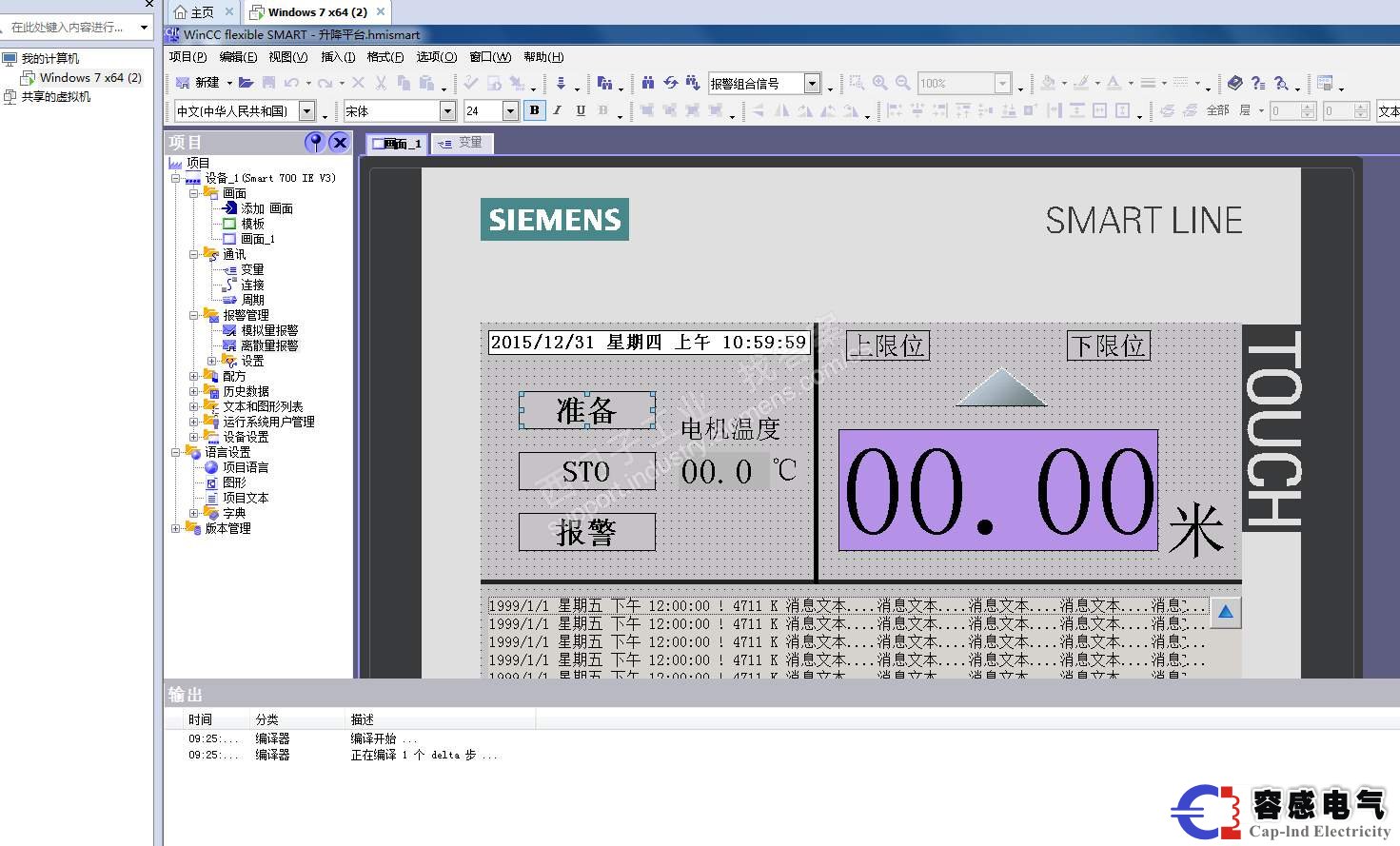

　　2.WinCC flexible

　　WinCC flexible的中文版是免費的， 可以組態所有的SIMATIC操作面板。用于組態計算機(基于PC的工作站) 時， 需要使用WinCC flexible亞洲高級版或英文高級版。

　　西門子的全集成自動化(TIA) 是指控制系統使用統一的通信協議、統一的數據庫和統一的編程組態工具。WinCC fexible是TIA的重要組成部分， 它可以與西門子的工業控制軟件STEP 7、iMap和Scout集成在一起。

　　西門子觸摸屏組態軟件WnCC flexible具有開放簡易， 帶有VisualBasic腳本功能， 集成了ActiveX控件， 可以將人機界面集成到TCP/P網絡。

　　西門子觸摸屏組態軟件WinCC flexible簡單、高效， 易于上手， 功能強大，在創建工程時， 通過單擊鼠標便可以生成HMI項目的基本結構?；诒砀竦木庉嬈骱喕藢?duì)象的生成和編輯，通過圖形化配置，簡化了復雜的配置任務。

　　西門子觸摸屏組態軟件WinCC flexible帶有豐富的圖庫， 提供大量的圖形對象供用戶使用。

　　西門子觸摸屏組態軟件WinCC flexible可以方便地移植原有的Pro Tool項目， 支持多語言組態和多語言運行。還可以方便地與STEP 7集成， 與PLC SIM一起實現PLC和人機界面的集成仿真。
