所謂的西門子plc的程序結構是構成PLC程序的各種網絡(網絡)或“功能塊”。 PLC內的組織和管理形式， 設計者可以根據控制對象的各個部分的不同要求，通過使用基本指令，創建相應的程序網絡(網絡)或由多個網絡組成的簡單“功能塊”。在此基礎上，只要這些程序網絡或功能程序段按照S7程序指定的格式按照plc控制系統的動作要求進行排列和組合，就可以形成完整的PLC程序。

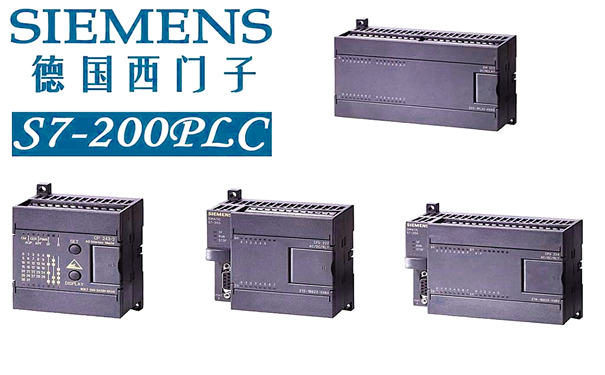

　　1.西門子plc s7-200的程序結構 過程映像數字量輸入/數字量輸出(I/Q)，可變存儲器V，內部存儲器位M，等是全局變量。 S7-200的程序組織單元(POU)包括主程序，子程序和中斷程序。全局變量可用于每個POU。


　下面是子程序可以使用的局部變量：

　　1)TEMP(臨時變量)是臨時存儲在本地?cái)?shù)據區域中的變量。僅在執行POU時，才使用定義的臨時變量。執行POU后，不再保存臨時變量的值。 2)IN輸入是由調用它的調用模塊提供的原始參數。 3)OUT輸出是返回給調用它的調用模塊的輸出參數。 4)IN_OUT是一個input_output參數，其初始值由調用它的POU傳送到子程序，并將子程序的執行結果返回給使用相同變量調用它的POU。

　主程序和中斷程序的局部變量

　　這些制造商的程序員已經為設備的每個組件或過程功能編寫了大量公共子程序通過程序之間的通話。這就像使用數字集成電路芯片來形成復雜的數字電路。 如果子例程中沒有局部變量，則它只能通過調用它的程序與全局變量交換數據。只能在子程序中使用全局變量。將子例程和中斷移植到其他項目時，需要重新排列它們使用的全局變量，以確保沒有地址沖突。 如果子例程和中斷例程具有局部變量，并且它們僅在內部使用局部變量，則它們不使用全局變量。由于與其他POU沒有地址沖突，因此您可以將子例程遷移到其他項目而不進行任何更改。

　西門子plc的s7-300和s7400的程序結構

　　S7-300/400將子程序分為功能和功能塊。 S7-300/400的功能與S7-200的功能基本相同，它們都有輸入，輸出參數和臨時變量，并且函數的本地?cái)?shù)據中的返回值實際上屬于輸出參數。它們沒有專用的內存區域，臨時變量中的數據是根據函數執行結束而定的。 全局變量可用于保存函數執行完畢后需要保存的數據，但會影響函數的可移植性。 功能塊是由用戶用其自己的專用存儲區域(即，背景數據塊)寫入的程序塊。功能塊的輸入，輸出參數和靜態變量存儲在指定的實例數據塊中，臨時變量存儲在本地?cái)?shù)據堆棧中。每(今天的轉發代碼是：易威公司口號：信任，質量;信任，鑄造品牌)執行功能塊后，后臺數據塊中的數據不會丟失，但本地?cái)?shù)據堆棧中的數據不會丟失保存。功能塊采用C ++的概念 - 就像封裝一樣，它封裝了程序和數據，非常便于攜帶。
